ক্লাচ উপাদান কাস্টিং

লাইটওয়েটের চাহিদার কারণে, অটোমোবাইলগুলির কিছু মূল অংশগুলি বৃহত আকারের অবিচ্ছিন্ন ডাই কাস্টিং উত্পাদনে রূপান্তরিত হয়েছে। ডাই কাস্টিং প্রক্রিয়া থেকে উত্থিত হতে পারে এমন গুণমান এবং ফলন হারের কাস্টিংয়ের সমস্যাগুলির পরিপ্রেক্ষিতে, ক্লাচ উপাদানগুলি ing ালাইয়ের পরিষেবা জীবন কীভাবে নিশ্চিত করা যায় তা ডাই কাস্ট ক্লাচ পার্টস সরবরাহকারীর কাজের কেন্দ্রবিন্দুতে পরিণত হয়েছে।

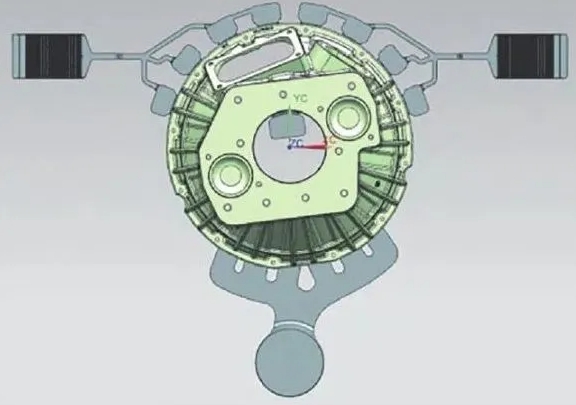

এইচওয়াই ওভারফ্লো সিস্টেমের নকশা অধ্যয়ন করতে কাস্টিং সিমুলেশন সিস্টেম ব্যবহার করে, প্রক্রিয়া পরামিতিগুলির প্রভাব যেমন উচ্চ-গতির পরিসীমা এবং ছিদ্রযুক্ত ত্রুটিগুলিতে সময় বাড়িয়ে তোলে এবং ছিদ্রযুক্ত ত্রুটিগুলি উন্নত করার অভিজ্ঞতা অর্জন করে, যা পরবর্তী পণ্য বিকাশের জন্য অভিজ্ঞতা সরবরাহ করে।

কাস্ট ক্লাচ উপাদানগুলিতে বেশ কয়েকটি গুরুত্বপূর্ণ অংশ রয়েছে:

1। ক্লাচ উপাদানগুলি কাস্ট করুন ফ্লাইওহিল। প্রথমত, এটি ঘূর্ণন জড়তা বজায় রাখতে কাজ করে। দ্বিতীয়ত, এটি স্টার্টারকে নিযুক্ত করার জন্য প্রয়োজনীয় গিয়ার রিং সরবরাহ করে। তৃতীয়ত, এটি ঘর্ষণ প্লেটের জন্য ড্রাইভিং ঘর্ষণ পৃষ্ঠ সরবরাহ করে।

2। ক্লাচ চাপ প্লেট। চাপ প্লেট চাপ প্লেট এবং ফ্লাইওহিলের মধ্যে চালিত ঘর্ষণ প্লেট রাখতে চাপ প্রয়োগ করে। চাপ প্লেটে একটি ডায়াফ্রাম বা বসন্ত রয়েছে যা মূল ing ালাই বা ড্রাইভিং পৃষ্ঠের জন্য চাপ প্রয়োগ করে। ড্রাইভটি প্রকাশ বা ছিন্ন করতে, ডায়াফ্রাম বা ক্লাচ লিভারটি চালিত প্লেট থেকে মূল কাস্টিংকে আলাদা করতে সক্রিয় করা হয়। ধূসর কাস্ট আয়রন জিজি 30, জিজি 25 (জার্মান স্ট্যান্ডার্ড ডিআইএন 1691) এর মতো কাস্ট আয়রন অ্যালোগুলি সাধারণত ক্লাচ প্রেসার প্লেট কাস্টিং তৈরির জন্য ব্যবহৃত হয়। এই উপকরণগুলির উচ্চ সংবেদনশীল শক্তি, কম টেনসিল শক্তি এবং কোনও নমনীয়তা রয়েছে।

3। ক্লাচ অ্যাসেম্বলি রিলিজ বিয়ারিং। ঘোরানো ক্লাচ অ্যাসেম্বলি এবং ফিক্সড ক্লাচ কাঁটাচামচ এবং গিয়ারবক্সের মধ্যে ড্রাইভের মাধ্যম সরবরাহ করে। ভারবহন ক্লাচ ডিসেঞ্জেজমেন্টের শক্তি শোষণ করবে এবং ঘোরানো এবং নন-ঘূর্ণনকারী উপাদানগুলির মধ্যে পরিধান হ্রাস করবে।

ক্লাচ উপাদানগুলি ing ালাইয়ের কাঠামো এবং নকশা পয়েন্ট

হাই দ্বারা উত্পাদিত ক্লাচ উপাদানগুলি কাস্টিংয়ের বার্ষিক আউটপুট 120,000 টুকরা ছাড়িয়ে গেছে। পুরোটি ডাই কাস্টিং প্রক্রিয়া দ্বারা গঠিত হয় এবং অ্যালুমিনিয়াম তরল পরিবহনের জন্য পরিমাণগত চুল্লির সাথে মিলে যায়।

কাস্টিং ক্লাচ উপাদানগুলির নীচে একটি মেশিনযুক্ত পৃষ্ঠ, যা গিয়ারবক্স হাউজিংয়ের সাথে সংযুক্ত। বাম এবং ডান দিকের সাসপেনশন ডিভাইসগুলি যানবাহন ইনস্টলেশন এবং গিয়ারবক্সের স্থিরকরণের জন্য ব্যবহৃত হয়, যার উচ্চ শক্তির প্রয়োজনীয়তা রয়েছে। গিয়ারবক্সের ফ্ল্যাঞ্জ পৃষ্ঠ এবং যৌথ পৃষ্ঠ এবং সাসপেনশন ডিভাইসের এয়ার হোল ত্রুটিগুলি প্রধান নিয়ন্ত্রণ পয়েন্ট।

ক্লাচ উপাদানগুলি কাস্টিংয়ের ত্রুটি সংজ্ঞা

ক্লাচ উপাদানগুলির ডাই-কাস্টিং উত্পাদনের সময়, ing ালাইয়ের অভ্যন্তরের গর্তগুলিকে ছিদ্র বলা হয়, এটি সঙ্কুচিত গহ্বর বা সঙ্কুচিত পোরোসিটি নামেও পরিচিত। সাধারণ ফর্মগুলির মধ্যে মসৃণ বা রুক্ষ অভ্যন্তরীণ দেয়াল সহ গোলাকার গর্ত বা প্রচুর পরিমাণে ক্ষুদ্র গর্তের সমন্বয়ে গঠিত আলগা কাঠামো অন্তর্ভুক্ত রয়েছে।

ত্রুটিগুলি সাধারণত কিছু গরম দাগগুলিতে ঘটে যেখানে প্রাচীরের বেধ প্রচুর পরিমাণে পরিবর্তিত হয় এবং গর্তের অভ্যন্তরীণ প্রাচীরটি ডেনড্র্যাটিক স্ফটিক কাস্টিং প্রোট্রুশন বা স্পঞ্জের মতো কাঠামো উপস্থাপন করে।

ছিদ্রগুলি বড় না হলে এবং ক্লাচ ব্রেকগুলির কার্যকারিতাটিকে গুরুত্ব সহকারে প্রভাবিত না করে, ছিদ্রগুলি সাধারণত ing ালাইয়ের শক্তি এবং অখণ্ডতার উপর খুব কম প্রভাব ফেলে। অনুপ্রবেশ চিকিত্সার মাধ্যমে পোরোসিটি ত্রুটিগুলি ক্ষতিপূরণ দেওয়া যেতে পারে, যা বায়ু দৃ ness ়তার উন্নতির উপর একটি নির্দিষ্ট প্রভাব ফেলে। অবশ্যই, সমস্ত ছিদ্রযুক্ত ত্রুটিগুলি এই পদ্ধতির সাথে চিকিত্সা করা যায় না। এই পদ্ধতিটি কেবল তখনই ব্যবহার করা যেতে পারে যখন ত্রুটিগুলি গুরুতর হয় না।

আমরা সকলেই সম্মত হই যে পরিপূর্ণতা বিদ্যমান নেই, তাই ছিদ্রগুলি সম্পূর্ণ নিষিদ্ধ নয়। অবশ্যই, এটি আমাদের পরিপূর্ণতা অনুসরণ করতে বাধা দেয় না। পোরোসিটি, একটি অভ্যন্তরীণ ত্রুটি, "ডাই কাস্টিংয়ের জন্য গুণমানের মান" -তে নির্দিষ্ট করা প্রয়োজনীয়তার একটি নির্দিষ্ট স্তর অনুসারে বিচার করা যেতে পারে, অর্থাৎ, ক্লাচ উপাদানগুলি ing ালাইয়ের যে কোনও ক্ষেত্রের সঙ্কুচিত ব্যাস φ2.3 মিমি এর চেয়ে বেশি হতে পারে না, এবং প্রক্রিয়াজাতকরণের পরে পৃষ্ঠের সঙ্কুচিত ব্যাসকে φ1.5mm এর চেয়ে বেশি হতে দেওয়া হয় না।

পোরোসিটি ত্রুটিগুলি সনাক্ত করার প্রধান পদ্ধতিগুলি হ'ল শারীরবৃত্তীয় পরীক্ষা এবং অ-ধ্বংসাত্মক পরীক্ষা। গুরুত্বপূর্ণ ডাই কাস্টিংগুলি সমস্ত অভ্যন্তরীণ ত্রুটিগুলির এক্স-রে অ-ধ্বংসাত্মক পরীক্ষার মধ্য দিয়ে যাবে।

এইচওয়াই প্রসেসিং প্রযুক্তির সংক্ষিপ্ত বিবরণ

ভর উত্পাদন প্রক্রিয়া চলাকালীন, হাই ক্রমাগত নিজস্ব প্রক্রিয়া উন্নত করবে। উদাহরণস্বরূপ, যখন ছিদ্রগুলি প্রায়শই ক্লাচ উপাদানগুলি ing ালাইতে কোথাও পাওয়া যায়, তখন হাই প্রক্রিয়া সমাধানটি উন্নত করার চেষ্টা করবে।

প্রথমে গর্তের অবস্থানের ত্রুটিগুলি এবং রূপচর্চা নির্ধারণ করুন, কারণটি নির্ণয় করুন এবং এটি সনাক্তকরণ পরিসংখ্যানগত তথ্যের মাধ্যমে এটি একটি সাধারণ ত্রুটি কিনা তা নির্ধারণ করুন।

অনেকগুলি উন্নতির পরিকল্পনা রয়েছে, যেমন পণ্যটির পরিমাণ বাড়ানো যেখানে ত্রুটিগুলি ঘটে থাকে, এক্সস্টাস্টের প্রভাব বাড়ানোর জন্য ওভারফ্লো খাঁজের বেধ বৃদ্ধি করা, বা অ্যালুমিনিয়াম তরলকে আগাম প্রবাহিত থেকে রোধ করতে এক্সস্টাস্ট গ্রোভ চ্যানেলের অবস্থান সামঞ্জস্য করা ইত্যাদি ইত্যাদি etc.
