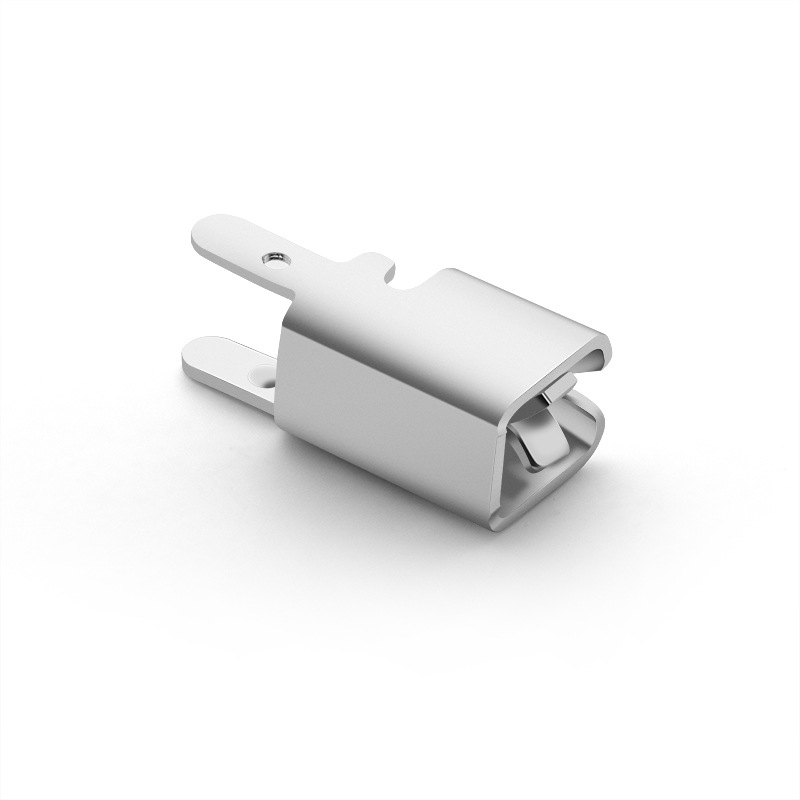

মেটাল স্ট্যাম্পিং ফিউজ ক্লিপ

জিয়ামেন হংইউ ইন্টেলিজেন্ট টেকনোলজি কোং লিমিটেড বিশ বছরেরও বেশি সময় ধরে ধাতু গঠনের ক্ষেত্রে গভীরভাবে জড়িত। মেটাল স্ট্যাম্পিং ফিউজ ক্লিপ একটি পরিপক্ক রপ্তানি বিভাগের অন্তর্গত। আমরা উচ্চ-গতির স্ট্যাম্পিং মেশিন এবং একটি ছাঁচ কর্মশালা দিয়ে সজ্জিত। ছাঁচের সমগ্র জীবনচক্রের রেকর্ডগুলি খুঁজে পাওয়া যায়, এবং প্রতিটি ব্যাচের জন্য সম্পূর্ণ পরীক্ষার রেকর্ড রাখা হয়।

পণ্যের সংজ্ঞা এবং ব্যবহার

Fcb মাউন্ট ফিউজ ক্লিপগুলি বিশেষভাবে প্রিন্টেড সার্কিট বোর্ড ইনস্টলেশন, ফিউজ ঠিক করা এবং বোর্ডের পৃষ্ঠে কারেন্ট পরিচালনার জন্য ডিজাইন করা হয়েছে। যখন ওভারকারেন্ট থাকে, তখন ক্ল্যাম্পিং পিস শুধুমাত্র পজিশনিং এবং পরিবাহী ফাংশন বহন করে, ব্রেকিং প্রক্রিয়ায় অংশগ্রহণ করে না। এগুলি দুটি আকারে আসে: উল্লম্ব এবং অনুভূমিক। সোল্ডার প্যাডগুলির মধ্যে ব্যবধানটি বোর্ডের বেধ অনুসারে কাস্টমাইজ করা যেতে পারে। পিনের সমতলতা 0.03mm এ নিয়ন্ত্রিত, SMT স্বয়ংক্রিয় সমাবেশের জন্য উপযুক্ত, ওয়েল্ডিং ওয়ার্পিং এড়ানো, এবং ব্যাপকভাবে শিল্প নিয়ন্ত্রণ বোর্ড, শক্তি সঞ্চয় BMS বোর্ডগুলিতে ব্যবহৃত হয়।

চার মূল ক্ষমতা

1. স্ট্যাম্পিং গঠন: মাত্রিক সামঞ্জস্য

স্ট্যাম্পড ফিউজ ক্লিপগুলি এক ধাপে ক্রমাগত প্রগতিশীল ডাইস দ্বারা গঠিত হয়। কার্যকরী কী মাত্রাগুলির একটি সহনশীলতা ±0.05 মিমি, এবং নন-কী মাত্রাগুলি নিশ্চিত অঙ্কন অনুযায়ী কার্যকর করা হয়, ম্যানুয়াল বাঁকানোর কারণে ব্যাচের পার্থক্য দূর করে৷ পাঞ্চিং-বেন্ডিং-ফর্মিং মাল্টি-স্টেশন প্রক্রিয়া একই সাথে সম্পন্ন হয়, সেকেন্ডারি ওয়েল্ডিং দূর করে এবং সমাবেশ গরম করার ঝুঁকি এড়ায়। বিভক্ত মেশিন প্রক্রিয়াকরণের তুলনায়, উত্পাদন দক্ষতা উল্লেখযোগ্যভাবে উন্নত হয়েছে।

2. বেস উপাদান এবং ইলেক্ট্রোপ্লেটিং: কর্মক্ষমতা ভারসাম্য

ব্রাস ফিউজ ক্লিপ উচ্চ-বিশুদ্ধ পিতল ফালা উপকরণ ব্যবহার করে, পরিবাহিতা এবং স্থিতিস্থাপকতা ভারসাম্য বজায় রাখে। ইলেক্ট্রোপ্লেটিং চিকিত্সা জারণ বাধা দেয় এবং কম যোগাযোগ প্রতিরোধের বজায় রাখে। ধাতব ক্লান্তির পূর্বাভাস দিতে রিবাউন্ড সিমুলেশন ব্যবহার করে, 100 সন্নিবেশ এবং নিষ্কাশন চক্রের পরে ক্ল্যাম্পিং ফোর্স 10% এর মধ্যে নিয়ন্ত্রিত হয় স্ট্যান্ডার্ড পরীক্ষার শর্তে। পরিমাপ করা ডেটা ডেলিভারি রিপোর্টে অন্তর্ভুক্ত করা যেতে পারে।

3. উচ্চ ভোল্টেজ পরিস্থিতি: ব্যবধান এবং শিখা প্রতিবন্ধকতা

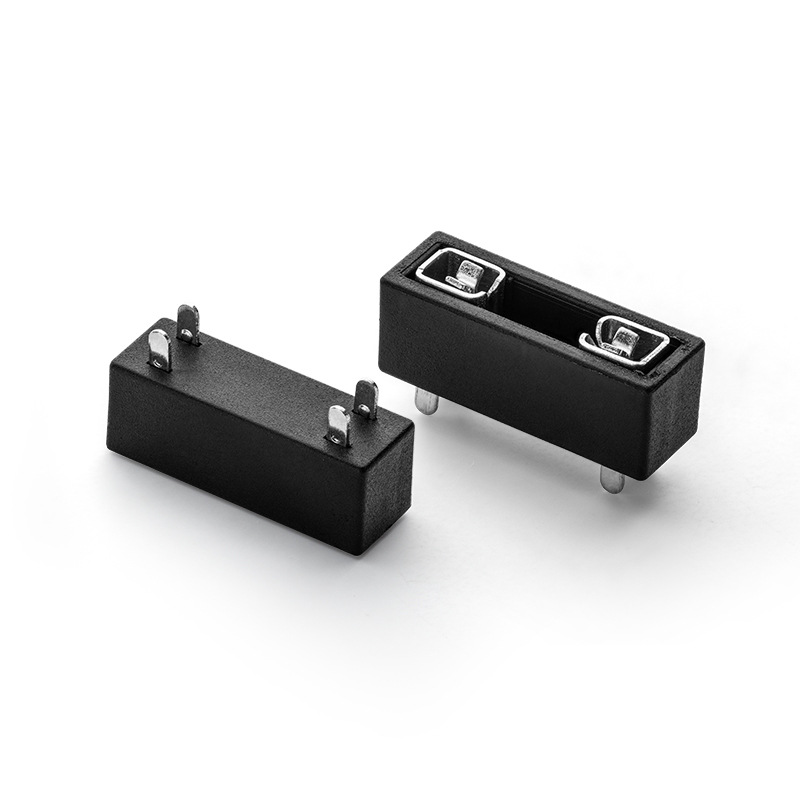

উচ্চ ভোল্টেজ ফিউজ ক্লিপগুলি বিতরণ ক্যাবিনেট, ফটোভোলটাইক ইনভার্টার এবং শক্তি সঞ্চয়ের সরঞ্জামগুলির জন্য উপযুক্ত। আর্দ্রতা, উচ্চ তাপমাত্রা এবং ধুলো ক্ষয় প্রতিরোধ করার জন্য তারা ক্রীপেজ দূরত্ব বাড়ায়, নিরোধক পাঁজর এবং চাপ-প্রতিরোধী আবরণ যোগ করে। 2000 মিটারের বেশি উচ্চতার জন্য, বৈদ্যুতিক ক্লিয়ারেন্সকে বড় করতে হবে এবং প্রকৃত ভোল্টেজের উপর ভিত্তি করে পরিবর্ধনের পরিমাণ মূল্যায়ন করা প্রয়োজন। উচ্চ-উচ্চতা সমাধান হল একটি কাস্টমাইজড ডিজাইন, যার জন্য পূর্বে অঙ্কন নিশ্চিতকরণ প্রয়োজন এবং এটি মানক পণ্যের ডিফল্ট কনফিগারেশনের অন্তর্গত নয়।

4. যানবাহন পরিবেশ: বিরোধী কম্পন এবং তাপমাত্রা প্রতিরোধ

স্বয়ংচালিত ফিউজ ক্লিপগুলি গাড়ির ইলেকট্রনিক কন্ট্রোল বক্স এবং নির্মাণ যন্ত্রপাতি বৈদ্যুতিক বাক্সে ব্যবহার করা হয়, যা ক্রমাগত কম্পন এবং বিস্তৃত তাপমাত্রার তারতম্য সহ্য করতে সক্ষম। গাড়ির কম্পন স্পেকট্রার নমুনা যাচাই অনুসারে, কম্পন শিথিলকরণ এবং নিম্ন-তাপমাত্রার স্থিতিস্থাপক ক্ষয়করণের মতো সাধারণ ত্রুটিগুলি সমাধানের জন্য উচ্চ এবং নিম্ন তাপমাত্রার সাইক্লিং পরীক্ষা করা হয়। একাধিক পুনরাবৃত্তি গঠন অপ্টিমাইজ করেছে.

পণ্য স্পেসিফিকেশন পরামিতি

দ্রষ্টব্য: সমস্ত পরামিতি স্ট্যান্ডার্ড স্পেসিফিকেশন। বেস উপাদান বেধ, আবরণ প্রকার এবং ক্ল্যাম্পিং বল ফিউজ আকার, বর্তমান প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে; আবরণ বেধ, বৈদ্যুতিক কর্মক্ষমতা, তাপমাত্রা পরিসীমা সূচক গ্রাহকের অঙ্কন এবং পরীক্ষার প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে. কাস্টমাইজড সমাধান পূর্ব নিশ্চিতকরণ প্রয়োজন.

সিরিজ নির্বাচন এবং দৃশ্যকল্প নির্দেশিকা

1. সাধারণ লো-ভোল্টেজ ক্লিপ নির্বাচন

ফিউজ ক্লিপ হল নিম্ন-ভোল্টেজের সাধারণ ক্লিপ, আর্ক-প্রতিরোধী নিরোধক কাঠামো ছাড়াই, শুধুমাত্র সাধারণ লো-ভোল্টেজ সার্কিটের জন্য ব্যবহৃত হয়। অ্যাপারচার, ক্ল্যাম্পিং গভীরতা এবং আবরণ সরাসরি দীর্ঘমেয়াদী কর্মক্ষমতা প্রভাবিত করে। প্রকৌশলীরা বর্তমান এবং তাপমাত্রা বৃদ্ধির উপর ভিত্তি করে উপাদানের বেধ গণনা করেন। অস্বাভাবিক ফিটিংয়ের জন্য, স্প্রিং ক্লিপের উচ্চতা সামঞ্জস্য করা যেতে পারে। নিম্ন-তাপমাত্রার প্রভাবের অবস্থার জন্য, ফসফর ব্রোঞ্জ বা স্টেইনলেস স্টীল পছন্দ করা হয়।

2. পরিবারের পাওয়ার সাপ্লাই ম্যাচিং সলিউশন

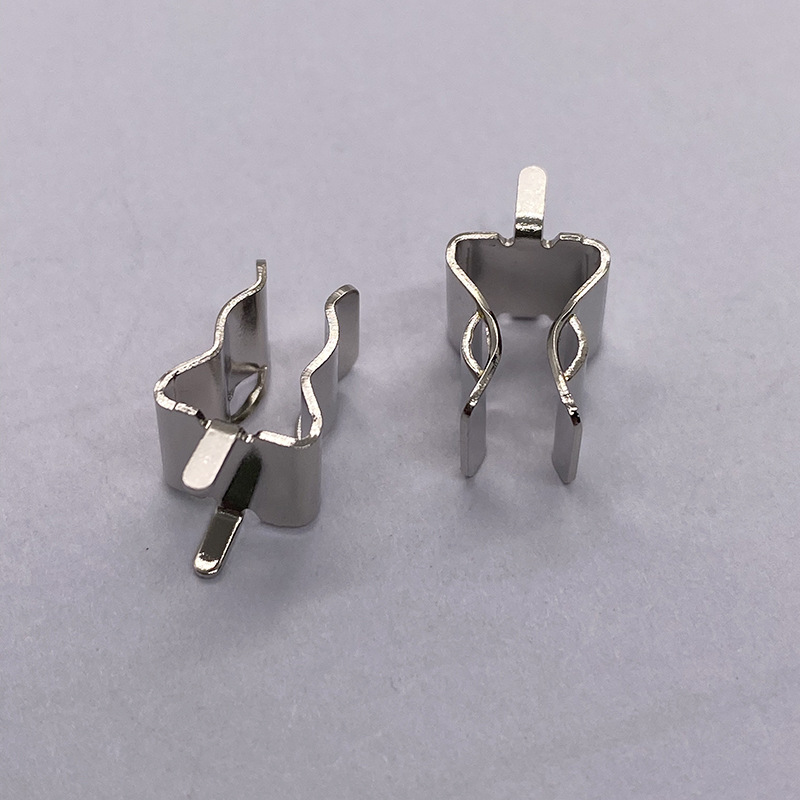

মেটাল ফিউজ ক্লিপগুলি একটি প্রশস্ত সমন্বিত স্প্রিং-ক্লিপ কাঠামো গ্রহণ করে, যা যোগাযোগের ক্ষেত্র বৃদ্ধি করে এবং অতিরিক্ত গরম হওয়ার ঝুঁকি কমায়। খোলার কোণটি অপ্টিমাইজ করা হয়েছে, যা ঢিলা হওয়া প্রতিরোধ করার জন্য ক্ল্যাম্পিং বল বজায় রেখে সরঞ্জাম ছাড়াই ফিউজের সহজ প্রতিস্থাপনের অনুমতি দেয়। এগুলি পাওয়ার সাপ্লাই, এলইডি ড্রাইভার এবং গৃহস্থালীর যন্ত্রপাতি ইত্যাদির জন্য উপযুক্ত।

3. অঙ্কন এবং নমুনা ভিত্তিক কাস্টমাইজেশন

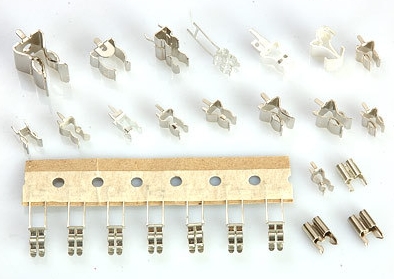

মেটাল স্ট্যাম্পিং ফিউজ ক্লিপগুলি অঙ্কন বা নমুনা অনুযায়ী কাস্টমাইজ করা যেতে পারে। এগুলি উপাদান, ফিউজ স্থিতিস্থাপকতা এবং পৃষ্ঠের আবরণের ক্ষেত্রে নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে এবং বিভিন্ন অ-মানক PCB বিন্যাস প্রয়োজনীয়তার জন্য উপযুক্ত।

4. রেল-টাইপ পাওয়ার ডিস্ট্রিবিউশন উপাদান

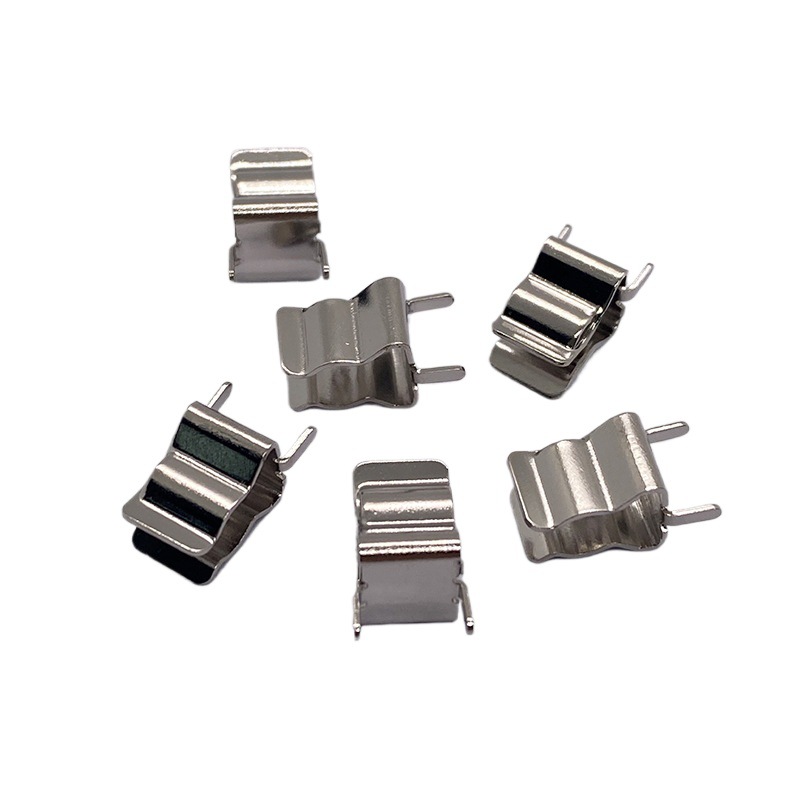

বৈদ্যুতিক ফিউজ হোল্ডারগুলি ডিআইএন রেল বা সরঞ্জাম প্যানেলে স্বাধীন ইউনিট হিসাবে ইনস্টল করা যেতে পারে। ইনস্টলেশন ত্রুটি প্রতিরোধ করতে বেস পজিশনিং স্ন্যাপ ক্যাচ আছে. মিলনের পৃষ্ঠটি বৃত্তাকার হয়, যার ফলে অভিন্ন সন্নিবেশ এবং অপসারণ প্রতিরোধ ক্ষমতা হয়। কোন অতিরিক্ত সরঞ্জাম প্রয়োজন হয় না. সংশ্লিষ্ট বেস সিস্টেম ভোল্টেজের সাথে মিলিত হতে পারে।

সহযোগিতা প্রক্রিয়া

1. চাহিদা যোগাযোগ: স্পেসিফিকেশন, অপারেটিং শর্তাবলী এবং অঙ্কন প্রদান করুন। আমরা অঙ্কন এবং অপারেটিং অবস্থার ঝুঁকি মূল্যায়ন বিনামূল্যে পর্যালোচনা অফার.

2. স্কিম মূল্যায়ন: উপাদানের বেধ, আবরণ এবং গঠন মূল্যায়ন করুন এবং একটি উদ্ধৃতি প্রদান করুন; একটি নমুনা ফি চার্জ করুন, এটি বাল্ক অর্ডার থেকে কেটে নিন; শিপিং খরচ আলোচনা করা যেতে পারে, এবং হুড়োহুড়ি আদেশ অতিরিক্ত ফি খরচ হবে.

3. নমুনা উত্পাদন পর্যায়: প্রথম টুকরা যোগ্য হওয়ার পরে, ছোট-স্কেল ট্রায়াল উত্পাদন পরিচালনা করুন এবং আনুষ্ঠানিক উত্পাদন সময়সূচীর আগে নিশ্চিত করুন।

4. ব্যাপক উত্পাদন প্রস্তুতি: প্রথম টুকরা পরীক্ষা পাস করার পরে, ছোট-স্কেল ট্রায়াল উত্পাদন যাচাই সঞ্চালন; ত্রুটি ছাড়াই নিশ্চিত করুন, তারপর নিশ্চিতকরণ শীট অনুসারে উত্পাদনের সময়সূচী করুন এবং আকার নিয়ন্ত্রণের জন্য ফিক্সচারগুলি পরিদর্শন করুন।

5. মান নিয়ন্ত্রণ এবং প্যাকেজিং: চালানের উপর নমুনা পরিদর্শন পরিচালনা করুন; ডবল-লেয়ার অ্যান্টি-স্ট্যাটিক সুরক্ষা ব্যবহার করুন; সরাসরি চালান সমর্থন, লেবেল সংযুক্ত করতে পারেন, এবং কোন সহগামী নথি.

6. বিক্রয়োত্তর ফলো-আপ: সমাবেশ নির্দেশাবলী প্রদান; প্রাপ্তির পর 7 কার্যদিবসের মধ্যে গুণমানের বিষয়ে প্রতিক্রিয়া প্রদান করুন; পর্যালোচনা চক্র 3 দিন; অস্বাভাবিকতার জন্য পুনরায় পূরণ, পুনরায় কাজ, বা ফেরতের আলোচনার জন্য সমর্থন; ডেলিভারি তারিখ এবং পেমেন্ট আলোচনা করা যেতে পারে.

কেন আমাদের বেছে নিন?

আমরা দীর্ঘদিন ধরে শক্তি সঞ্চয়স্থান, যানবাহন-মাউন্ট করা সরঞ্জাম এবং শিল্প নিয়ন্ত্রণের ক্ষেত্রে বিদেশী গ্রাহকদের পণ্য সরবরাহ করে আসছি। আমরা ইলেক্ট্রোকেমিক্যাল ক্ষয় এবং তাপমাত্রা-প্ররোচিত ক্লান্তির মতো সাইটের ত্রুটিগুলির জন্য পরিপক্ক এবং অপ্টিমাইজ করা সমাধান সংগ্রহ করেছি। মেটাল স্ট্যাম্পিং ফিউজ ক্লিপ ISO9001 মান ব্যবস্থাপনা সিস্টেম অনুযায়ী উত্পাদিত হয়. পণ্যগুলি EU RoHS এবং RECH পরিবেশগত প্রয়োজনীয়তা মেনে চলে। পরীক্ষার সরঞ্জাম নিয়মিত ক্রমাঙ্কিত হয়। আমরা CNAS স্বীকৃত পরীক্ষাগার দ্বারা জারি করা রিপোর্ট প্রদান করতে পারি। কর্মশালাটি উচ্চ-গতির স্ট্যাম্পিং সরঞ্জাম এবং একটি ধ্রুবক তাপমাত্রা পরীক্ষার পরীক্ষাগার দিয়ে সজ্জিত। প্রতিটি ব্যাচ তাপমাত্রা বৃদ্ধি, স্থায়িত্ব এবং লবণ স্প্রে জন্য নমুনা যাচাই করা হয়. আপনি নমুনা পরীক্ষার জন্য কাজের অবস্থার উপর অঙ্কন এবং পরামর্শ প্রদান করতে পারেন। পণ্যের ওয়্যারেন্টি 12 মাস, কাঁচামাল এবং স্ট্যাম্পিং প্রক্রিয়ার ত্রুটিগুলি কভার করে। মানুষের ত্রুটি এবং ভুল ব্যবহারের কারণে ক্ষতি ওয়্যারেন্টি সুযোগের মধ্যে নেই। আপনি আরো প্রযুক্তিগত পরামিতি প্রয়োজন হলে, আমাদের সাথে যোগাযোগ বিনা দ্বিধায় দয়া করে.

FAQ

পিসিবি ফিউজ ক্লিপ এবং পিসিবি ফিউজ ধারকের মধ্যে পার্থক্য কী?

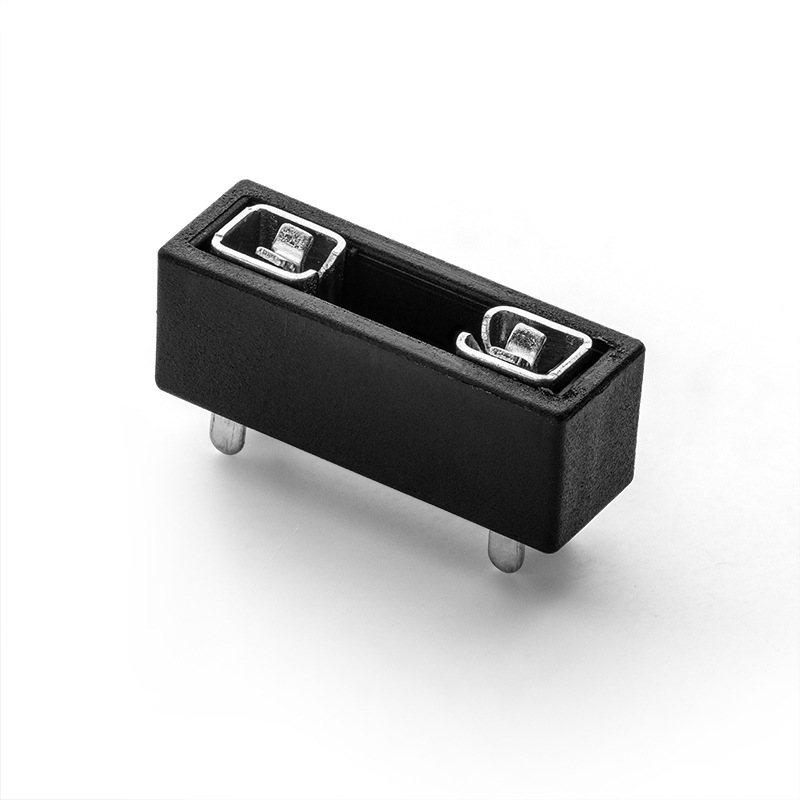

ফিউজ ক্ল্যাম্প একটি বিশুদ্ধ ধাতু স্ট্যাম্পিং অংশ, যার কম খরচ এবং নমনীয় বিন্যাস রয়েছে, তবে ধাতব পরিচিতিগুলি উন্মুক্ত। একটি প্লাস্টিকের বেস সহ ফিউজ ধারকের আরও ভাল নিরোধক রয়েছে, ফিউজ প্রতিস্থাপন করা সহজ, তবে এটির আয়তন বেশি এবং ব্যয় বেশি।

আপনার প্রসবের সময় কি?

স্ট্যান্ডার্ড নমুনা: 1 - 3 কার্যদিবস; কাস্টম ছাঁচ তৈরি এবং নমুনা উত্পাদন: 7 - 15 দিন; ব্যাপক উত্পাদন আদেশ: 15 - 25 দিন। রাশ অর্ডার আলোচনার ভিত্তিতে সাজানো যেতে পারে।

আপনি নকশা অঙ্কন পরিষেবা অফার করেন?

অঙ্কন সমর্থন করে। আপনি আপনার প্যারামিটার, স্কেচ বা নমুনার উপর ভিত্তি করে 2D/3D অঙ্কন তৈরি করতে পারেন। আপনি উত্পাদনের জন্য আপনার সরবরাহ করা CAD অঙ্কনগুলি সরাসরি ব্যবহার করতে পারেন।

আঁকার গোপনীয়তা কেমন?

গ্রাহকের অঙ্কন শুধুমাত্র এই প্রকল্পের উৎপাদনের জন্য। তারা অভ্যন্তরীণ নিরাপত্তা নিয়ন্ত্রণে রয়েছে। একটি অ-প্রকাশ চুক্তি (NDA) গোপনীয়তার উদ্দেশ্যে স্বাক্ষর করা যেতে পারে, এবং সেগুলি ফাঁস করা হবে না।

আপনি কিভাবে আপনার পণ্যের গুণমান নিশ্চিত করবেন?

কাঁচামাল যাচাইকরণ, প্রথম টুকরা নিশ্চিতকরণ, উত্পাদন লাইন পরিদর্শন, মাত্রা, স্থিতিস্থাপকতা, লবণ স্প্রে এবং ক্লান্তি কর্মক্ষমতা জন্য সমাপ্ত পণ্যের গুণমান পরিদর্শন। পরীক্ষার রিপোর্ট প্রদান করা যেতে পারে.

আমি কোথায় পণ্য এবং দাম সম্পর্কে তথ্য পেতে পারি?

আপনি সরাসরি প্ল্যাটফর্মে একটি বার্তা পাঠাতে পারেন এবং আমাদের ফিউজ ক্লিপগুলির প্রয়োজনীয় বৈশিষ্ট্যগুলি সরবরাহ করতে পারেন: ফিউজের আকারের সাথে সামঞ্জস্যপূর্ণ হতে হবে, উপাদান, আবরণ, আনুমানিক অর্ডারের পরিমাণ এবং কাস্টমাইজেশন বিকাশের প্রয়োজন কিনা। আমাদের প্রকৌশলীরা প্রয়োজনীয়তা নিশ্চিত করার পরে, তারা একই সাথে পণ্যের প্যারামিটার তথ্য, খসড়া অঙ্কন এবং উদ্ধৃতি প্রদান করবে; কাস্টমাইজড প্রকল্পের জন্য, উদ্ধৃতিগুলি ছাঁচ ফি, নমুনা ফি, উৎপাদন ইউনিটের দাম, ডেলিভারির তারিখ এবং অন্যান্য বিবরণ অন্তর্ভুক্ত করবে। সমস্ত উদ্ধৃতি লক্ষ্যযুক্ত সমাধানের জন্য। নির্দিষ্ট মূল্য উপকরণ, পৃষ্ঠ চিকিত্সা, অর্ডার পরিমাণ, সহনশীলতা প্রয়োজনীয়তা, ইত্যাদি দ্বারা প্রভাবিত হয়। আমরা বিস্তারিত চাহিদা অনুসন্ধানকে স্বাগত জানাই।

আপনি কি আমাদের নমুনার উপর ভিত্তি করে অংশ তৈরি এবং প্রক্রিয়া করতে পারেন?

নমুনা ভিত্তিক ম্যাপিং এবং প্রতিলিপি জন্য সমর্থন. অঙ্কন নিশ্চিত হওয়ার পরে, ছাঁচ উত্পাদন এবং নমুনা তৈরি করা হবে। একই সময়ে, মূল কাঠামো অপ্টিমাইজ করার পরামর্শও দেওয়া যেতে পারে।

কিভাবে উপযুক্ত পিসিবি ফিউজ ধারক নির্বাচন করবেন?

প্রথমে, ফিউজের আকার নির্ধারণ করুন এবং তারপরে কাজের বর্তমান, পরিবেশগত তাপমাত্রা, PCB স্থান এবং উপাদান আবরণের প্রয়োজনীয়তার উপর ভিত্তি করে ধরনটি নির্বাচন করুন।
